Red de sistemas

El servidor de la plataforma y el sistema de información de seguridad del punto de control de seguridad deben estar equipados con un interruptor Ethernet de grado industrial de capa 2 con una tasa de transmisión de datos de 10Mbps/100Mbps, y el Ethernet debe cumplir con las regulaciones de IEEE 802.3 e IEEE 802.3 u.

Equipo del sistema

Equipo central

El centro está equipado con estaciones de trabajo, servidores, interruptores de red, etc.

Equipo de punto de control de seguridad convencional

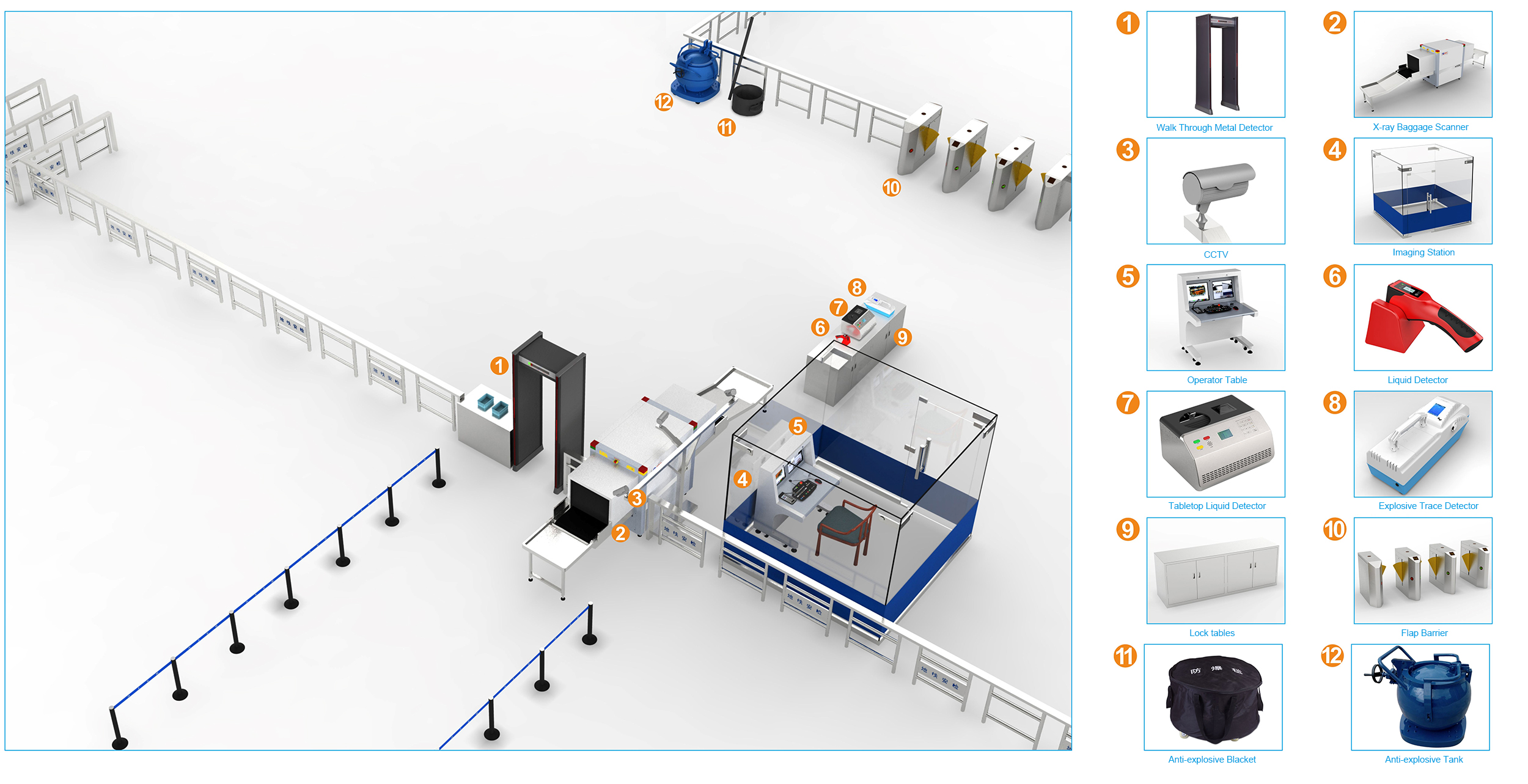

Los puntos de verificación de seguridad incluyen: equipo de inspección de rayos X de rayos X de doble visión de doble visión, terminal de visualización, instrumento de inspección de contrabando peligroso inteligente, instrumento de inspección de líquidos de escritorio, tanque de almacenamiento de productos peligrosos, manta a prueba de explosión, detector de metales de mano, auxiliares auxiliares Equipo, letreros e identificación y otros equipos.

Interruptor de Ethernet

Se establece un interruptor en el centro, que conecta principalmente estaciones de trabajo, servidores y otros equipos.

Cada área de inspección de seguridad está equipada con un interruptor, que está conectado principalmente al equipo de inspección de seguridad de acceso, incluido el equipo de inspección de rayos X de rayos X de canal de doble visión de doble fuente, instrumento de inspección de contrabando peligroso inteligente, instrumento de inspección de líquidos de escritorio, cámara IP y IP y cámara IP y otro equipo.

Cámara HD

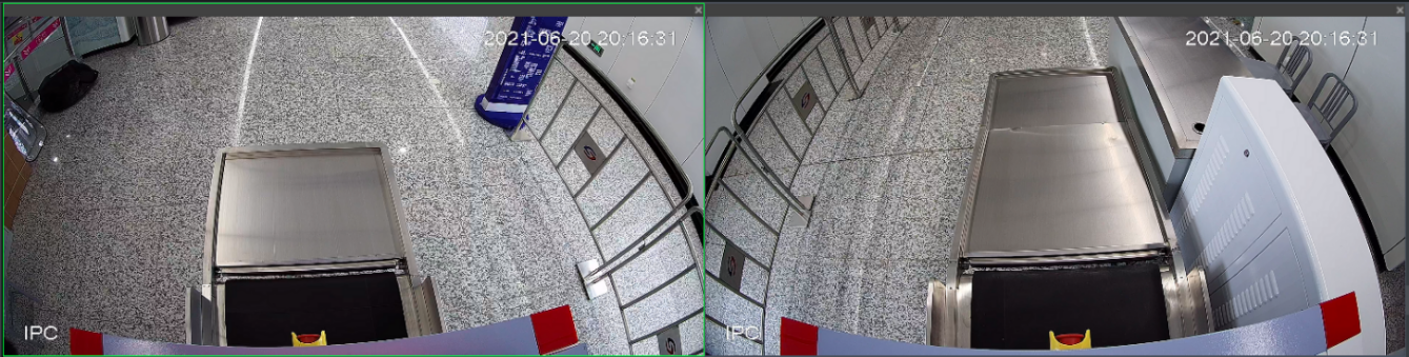

El punto de control de seguridad está equipado con dos cámaras en la entrada de la bolsa y la salida del equipo de inspección de rayos X de tipo canal, que se utilizan para grabar pasajeros cuando ponen y toman sus bolsas.

El sistema implementa un dispositivo de almacenamiento de video en el punto de verificación de seguridad para almacenar la información de video de la cámara, y el tiempo de almacenamiento de video no es inferior a 90 días.

Las cámaras son todas las cámaras de red, y las cámaras y los dispositivos de almacenamiento de video están conectados al interruptor de punto de control de seguridad a través de la interfaz Ethernet de 10/100m.

Prompo de voz y mini estéreo

Pingba está equipado con un altavoz externo en el centro para alertar al operador central de una advertencia temprana o falla del equipo en el punto de control de seguridad.

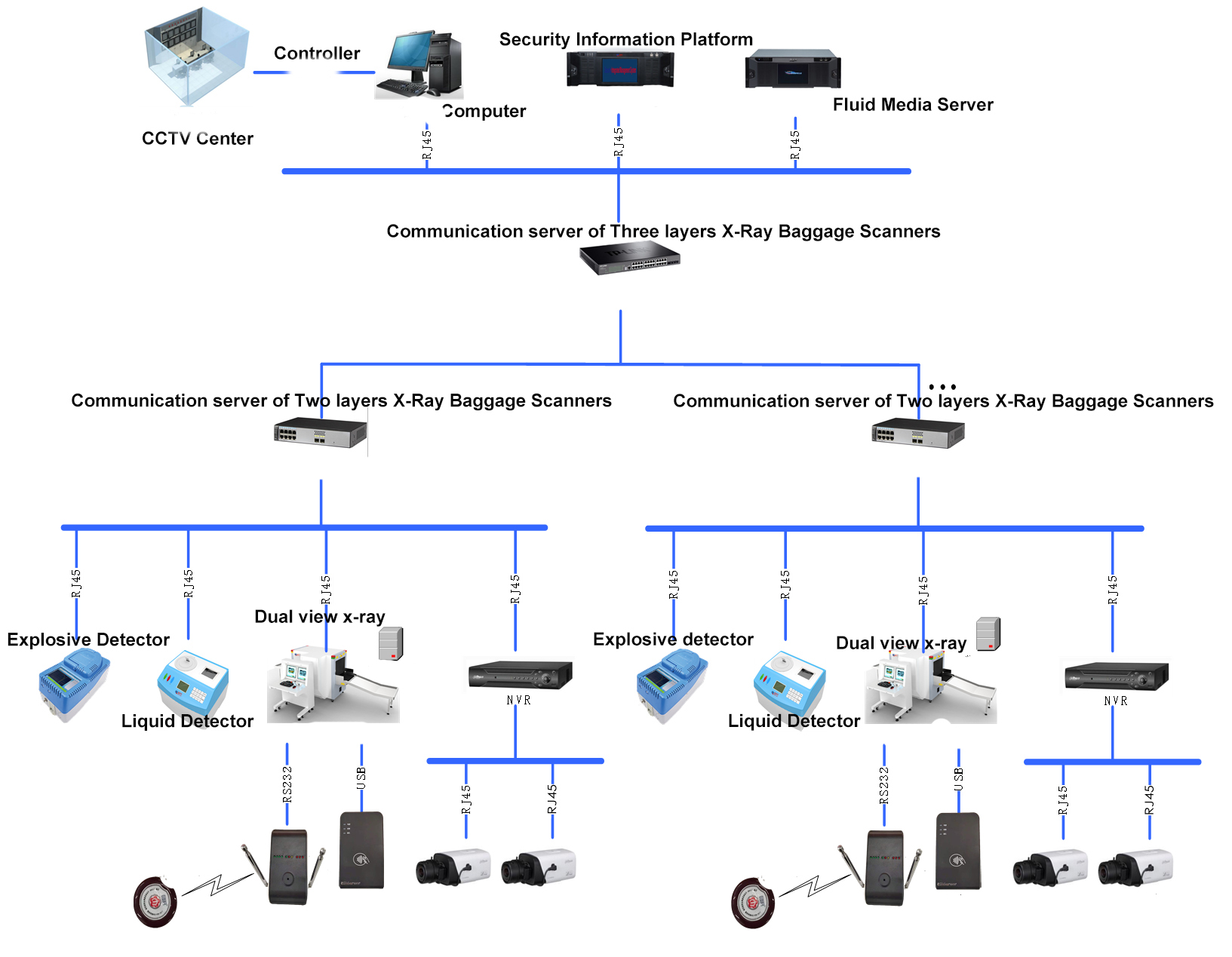

Diagrama de composición del sistema de seguridad

La implementación de equipos se divide principalmente en dos niveles: puntos de control de seguridad y centros de nivel de línea, como se muestra en la siguiente figura:

La máquina de inspección de seguridad en el punto de verificación de seguridad de la estación se utiliza como una estación de trabajo de convergencia, que agrega la información de la máquina de inspección de seguridad, el instrumento de inspección de contrabando peligroso inteligente e instrumento de inspección líquida y la empuja al servidor de la plataforma. Después de recibir la información cargada por el punto de verificación de seguridad, el servidor de la plataforma de resultados de verificación de seguridad realizará correlación de paquetes de personas y subestadísticas de datos y monitoreo de estado, para obtener rápidamente el evento de crisis de emergencia en el punto de verificación de seguridad, y Enlace oportuno con la policía y la seguridad pública a la escena para su procesamiento.

Compatibilidad

El servidor de juicio de imagen del sistema, la estación de trabajo del juicio de imagen, la estación de trabajo de desempaquetado y otros sistemas aseguran la compatibilidad de las versiones. La nueva versión puede ser compatible con la versión anterior, y el sistema de software puede ser compatible con dispositivos de hardware de diferentes versiones. Las pruebas de compatibilidad se realizan cuando se inicia el sistema o cuando se actualiza la versión para garantizar la estabilidad de la operación.

1. Visualización de datos de pantalla grande

El contenido de la pantalla incluye principalmente:

1) Pantalla de datos en tiempo real (número de paquetes aprobados, estado del equipo, datos del inspector de seguridad, inicio de sesión del inspector de seguridad, equipo en línea, actualización dinámica en tiempo real)

2) Actualización de información de alarma (Ventana emergente para mercancías peligrosas importantes: tiempo de informe, tipo de advertencia, nombre/ubicación del punto de verificación de seguridad, información del inspector de seguridad, información de imagen de rayos X se puede mostrar cuando la máquina de inspección de seguridad advierte y en conmutación de video del sitio)

3) Evaluación del estado de operación general (número de bienes sobresalidos, número de contrabando, tasa de mantenimiento de certificados, tasa de pérdida, tasa de detección y clasificación de estación general)

2. Monitoreo en el sitio de la inspección de seguridad

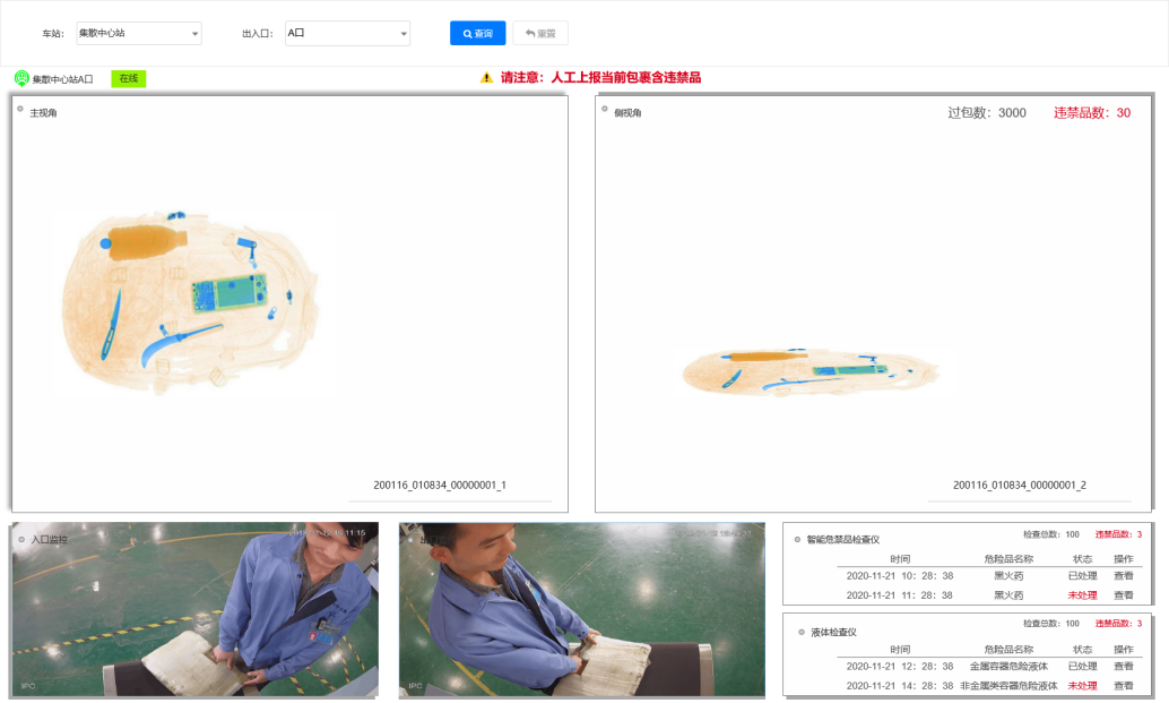

El sistema admite la visualización y la visualización de la información de inspección de seguridad en el punto de inspección de seguridad, incluida la información de datos en tiempo real de máquinas de inspección de seguridad, instrumentos de inspección de contrabando peligrosos inteligentes, instrumentos de inspección de líquidos y videos de entrada y salida. La imagen escaneada de la máquina de inspección de seguridad y la imagen de vigilancia de video se pueden mostrar en la misma interfaz.

Puede monitorear el número de paquetes en tiempo real aprobados por la máquina de rayos X en cada punto de verificación de seguridad en tiempo real, y puede monitorear el número de paquetes pasados ​​por la máquina de rayos X el día de todos los puntos de verificación de seguridad en los puntos de verificación reales. tiempo y actualizarlo en tiempo real.

3. Acceso a video

En caso de una disputa de inspección de seguridad, a menudo es necesario ver el video, y el sistema admite la función de vista de video. Las funciones principales incluyen monitoreo de video en tiempo real y recuperación de videos históricos

4. Consejo de seguridad de almacenamiento y análisis de información

El sistema almacena todos los registros de inspección de seguridad en la base de datos para la revisión posterior y el análisis estadístico de los datos. Los principales datos sin procesar incluyen los siguientes aspectos:

La máquina de inspección de seguridad registra el número de abatidos en cada puerto;

Registros de elementos que pasan a través de la máquina de inspección de seguridad, incluidas imágenes de rayos X y datos de elementos, monitoreo y advertencia de contrabando, etc.;

Registros de eliminación de contrabando;

Registros de inspección de equipos como instrumentos de inspección de contrabando peligrosos inteligentes, instrumentos de inspección de seguridad líquida, etc.

Según la información anterior, se puede contar el flujo de pasajeros de la estación o línea en cuestión, y la regla de cambio del flujo de pasajeros en una determinada entrada de la estación puede analizarse y predecir para proporcionar una base para que el personal de inspección de seguridad organice cambios; A través del análisis del contrabando, podemos saber cuál es la probabilidad de detectar ciertos tipos de contrabando en un sitio puede ser dirigido a configurar equipos y personal de seguridad.

Registro de inspección de seguridad

Registro de escáner de equipaje de rayos X

 Equipaje a través de información de la máquina de rayos X, estación, entrada y salida, hora, imagen de rayos X, tipo de advertencia.

Search Según la información como la hora de inicio, la hora final, la estación, la entrada y la salida, y el tipo de advertencia.

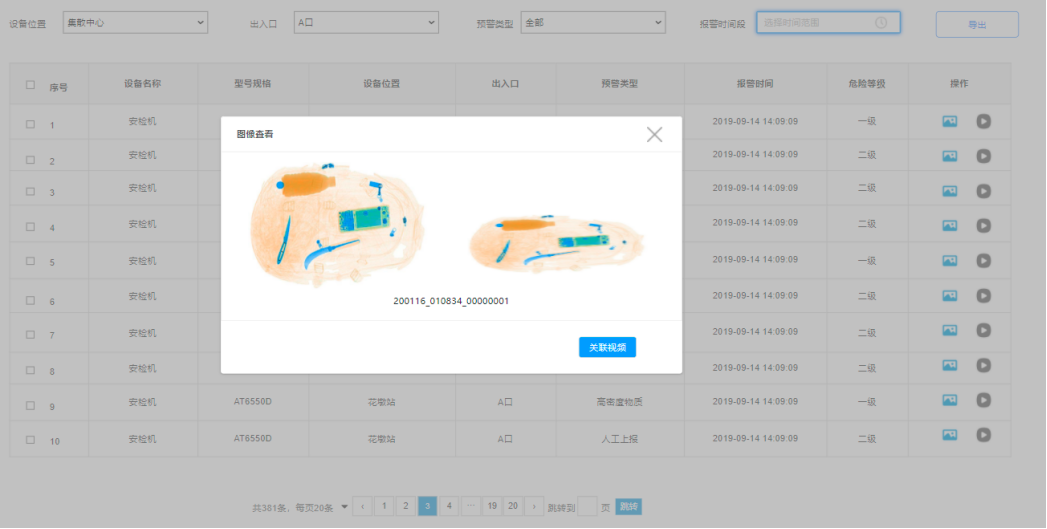

 Puede ver los detalles del registro, las imágenes de escaneo y el video de la cámara correspondiente al registro de inspección de seguridad.

 Se pueden exportar registros de seguridad.

Registro de inspección de explosivo inteligente y detector de trazas de narcóticos

 Registros de detección de detectores de líquidos, incluidas estaciones, entradas y salidas, tiempo, tipo de advertencia.

 Busque de acuerdo con la información como la hora de inicio, la hora de finalización, la estación, la entrada y la salida, y el tipo de advertencia.

 Se pueden exportar registros de seguridad.

Registros de detector de trazas de líquido peligrosas

 Registros de detección de detectores de líquidos, incluidas estaciones, entradas y salidas, tiempo, tipo de advertencia.

 Busque de acuerdo con la información como la hora de inicio, la hora de finalización, la estación, la entrada y la salida y el tipo de advertencia.

 Se pueden exportar registros de seguridad.

Registro de alarma de un solo tecla

 Registro de alarma de informes de un solo tecla, incluida la estación, la entrada y la salida, el tipo de advertencia y el tiempo de alarma.

 Se puede buscar de acuerdo con información como la hora de inicio, la hora final, la estación, la entrada y la salida.

 Se puede exportar un registro de alarma de una clave.

Análisis estadístico

Estadísticas de escáner de rayos X de inspección de seguridad

 Estadísticas de paquetes de verificación de seguridad, incluidas estaciones, entradas y salidas, el número de paquetes aprobados, el número de contrabando y el número de informes manuales.

 Se puede buscar de acuerdo con información como la hora de inicio, la hora final, la estación, la entrada y la salida.

 Puede exportar las estadísticas de los paquetes de verificación de seguridad.

Estadísticas sobre la inspección del detector de rastreo explosivo y narcótico

 Estadísticas de inspección de contrabando inteligentes, incluidas estaciones, entradas y salidas, el número de empaquetados, el número de contrabando, el número de explosivos detectados, el número de agentes de guerra químicos detectados, el número de gases venenosos industriales y el número de Sustancias radiactivas.

 Se puede buscar de acuerdo con información como la hora de inicio, la hora final, la estación, la entrada y la salida.

 Puede exportar estadísticas de inspección de contrabando inteligentes.

Estadísticas de detector de trazas de líquido peligrosas

 Estadísticas de inspección de líquidos, incluidas estaciones, entradas y salidas, el número de productos sobresalidos, el número de contrabando, el número de contrabando líquido en contenedores metálicos y el número de contenedores no metálicos en el contrabando líquido.

 Se puede buscar en información como la hora de inicio, la hora final, la estación, la entrada y la salida.

 Se pueden exportar estadísticas de inspección de líquidos.

Estadísticas de alarma de un solo tecla

 Las estadísticas de alarma de una clave, incluidas las estaciones, entradas y salidas, y tiempos de alarma de una clave.

 Se puede buscar en información como la hora de inicio, la hora final, la estación, la entrada y la salida.

 Se pueden exportar estadísticas de alarma de un solo clave.

-------------------------------------------------- -------------------------------

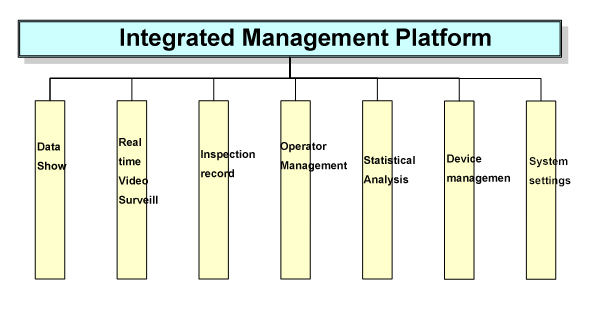

Más funciones:

5. Gestión de inspectores de seguridad

6. Evaluación y análisis del personal de inspección de seguridad

7. Análisis de las operaciones generales

8. Gestión de equipos de inspección de seguridad

9. Configuración del sistema

10. Conectarse con otras interfaces del sistema

11. Respuesta a emergencias y comando conjunto
