EspañolVistas:2 Autor:Editor del sitio Hora de publicación: 2025-10-17 Origen:Sitio
Cuando observa la imagen de un escáner de equipaje de rayos X de un aeropuerto, es posible que observe áreas naranjas, azules y verdes. Pero, ¿qué significan estos colores del escáner de rayos X?
el Código de color del escáner de equipaje por rayos X (también llamado código de color) ayuda a los operadores de seguridad a distinguir diferentes categorías de materiales. En muchos sistemas de energía dual, el naranja normalmente representa materiales orgánicos, el azul indica materiales de alto número atómico, como los metales, y el verde representa materiales intermedios o ciertas combinaciones de materiales superpuestos.
Comprender estos colores ayuda a explicar cómo los sistemas de control de equipaje interpretan los diferentes materiales, aunque la asignación de colores exacta depende del escáner y su configuración de pantalla.
Naranja: Suele representar materiales orgánicos como ropa, alimentos, papel y muchos plásticos.
Azul: Comúnmente indica metales y otros materiales con números atómicos efectivos relativamente altos.
Verde: A menudo representa materiales intermedios, como ciertos objetos de vidrio y aluminio, o regiones de materiales mixtos.
Áreas oscuras u opacas: Puede indicar una fuerte atenuación de los rayos X, donde el escáner tiene dificultades para mostrar detalles internos.
Codificación de colores: Ayuda a los operadores a distinguir categorías de materiales, pero la identificación de objetos requiere una interpretación adicional de la imagen.
La visualización exacta del color depende de la tecnología de imágenes y la configuración del software del escáner de equipaje por rayos X.

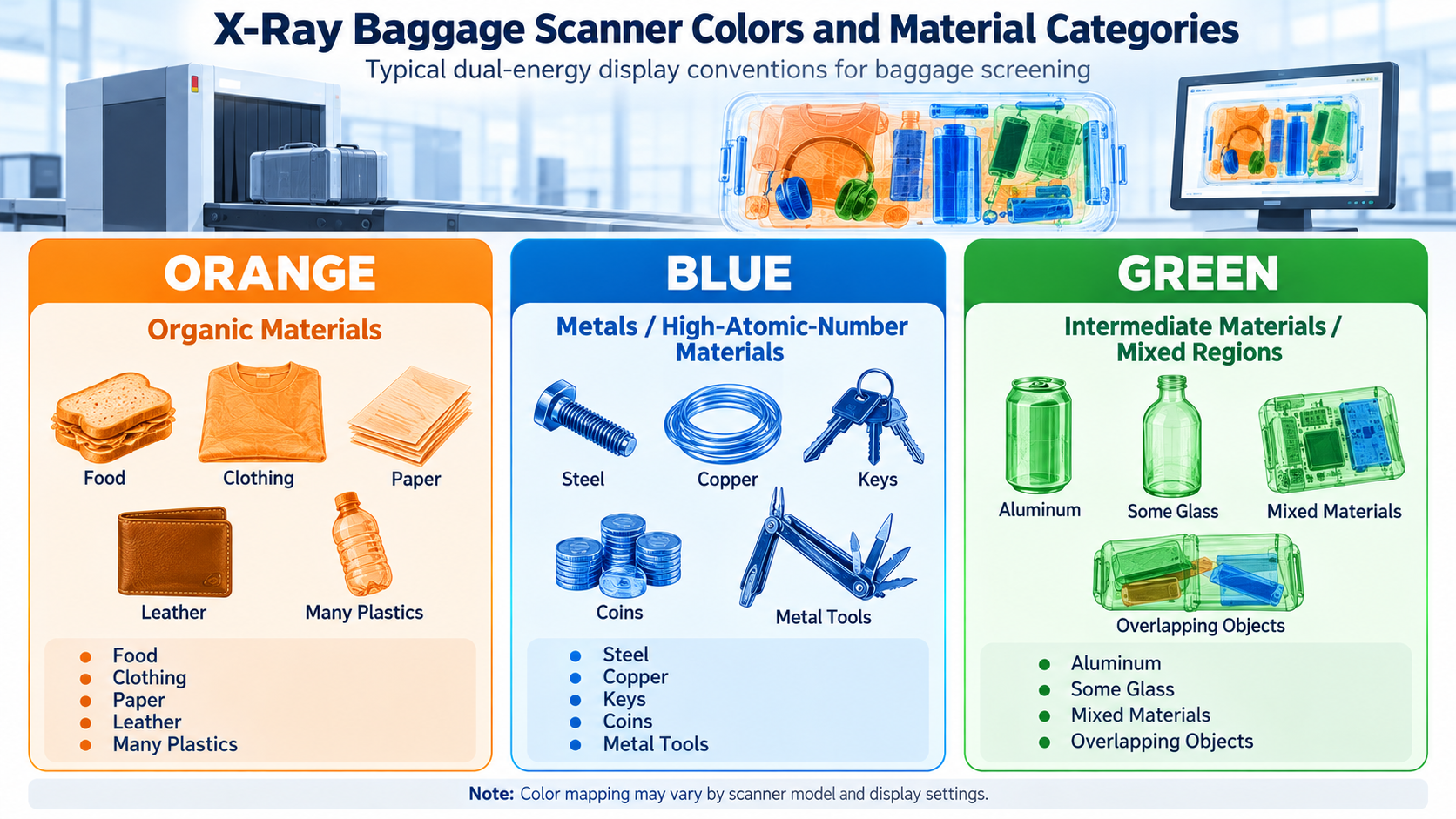

Los modernos escáneres de equipaje de rayos X de energía dual utilizan imágenes codificadas por colores para ayudar a los operadores a distinguir diferentes categorías de materiales.
Los tres colores más comúnmente reconocidos son el naranja, el azul y el verde.
| Color de rayos X | Categoría de material típica | Ejemplos comunes |
|---|---|---|
| naranja | Materiales orgánicos o de bajo número atómico efectivo | Ropa, papel, alimentos, cuero, muchos plásticos. |
| azul | Materiales de alto número atómico efectivo | Acero, cobre, herramientas metálicas, monedas. |
| Verde | Materiales intermedios o determinadas combinaciones de materiales. | Aluminio, algo de vidrio, ciertos materiales inorgánicos. |
| Negro / Muy Oscuro | Zonas muy atenuantes o poco penetradas. | Regiones de material grueso o denso |
Nota: Estas son convenciones de color típicas para sistemas de rayos X de energía dual. Los colores y umbrales reales dependen del fabricante del equipo y de la configuración de la pantalla.
Estas clasificaciones de colores son consistentes con los principios de discriminación material descritos en la Directrices de mapeo de colores de rayos X de la UE. Las directrices describen cómo los sistemas de rayos X pueden distinguir categorías de materiales utilizando rangos de números atómicos efectivos e imágenes codificadas por colores. Sin embargo, la representación del color real puede variar según el escáner y su configuración de pantalla.
El código de color del escáner de equipaje es un sistema visual que se utiliza para mostrar diferencias materiales en las imágenes de control de rayos X. Se asocia comúnmente con sistemas de inspección de equipaje por rayos X de energía dual, a veces denominados XBIS (Sistemas de inspección de equipaje por rayos X).
En muchos sistemas, el naranja representa materiales orgánicos, el azul indica materiales con un número atómico más alto y el verde identifica características de materiales intermedios. Sin embargo, los fabricantes de escáneres pueden utilizar diferentes paletas de visualización y configuraciones de discriminación de materiales.
Los colores respaldan el control de seguridad, pero no pueden determinar de forma independiente la identidad exacta o el estado de seguridad de un objeto.
El naranja es uno de los colores más comunes que se muestran en las imágenes de control de equipaje por rayos X.
En muchos sistemas de energía dual, el naranja indica materiales con números atómicos efectivos relativamente bajos, incluidas muchas sustancias basadas en carbono.
Los ejemplos comunes incluyen:
Ropa y tejidos de algodón.
Alimentos, frutas y snacks envasados.
Documentos y libros en papel.
Carteras y cinturones de piel
Muchos productos de plástico.
Por ejemplo, la ropa, los libros y los paquetes de alimentos pueden producir regiones de color naranja en la pantalla del escáner.
Sin embargo, el color naranja no significa necesariamente que un artículo sea seguro o inseguro. Diferentes materiales pueden compartir características de rayos X similares.
Los operadores de seguridad deben considerar la forma del objeto, su ubicación, los contenidos superpuestos y otra información de la imagen.
El azul comúnmente representa metales y otros materiales con números atómicos efectivos relativamente altos.
Estos materiales absorben los rayos X de manera diferente a muchas sustancias orgánicas, lo que permite que los sistemas de imágenes de energía dual les asignen un color de visualización diferente.
Los ejemplos pueden incluir:
Objetos de acero
Componentes de cobre
llaves y monedas de metal
Ciertas herramientas metálicas
Piezas metálicas dentro de equipos electrónicos.
Por ejemplo, un conjunto de teclas puede aparecer en azul en una pantalla típica de rayos X de energía dual.
Sin embargo, un dispositivo electrónico contiene múltiples materiales, por lo que su imagen puede incluir varios colores en lugar de aparecer completamente azul.
Importante: El azul indica características materiales, no una determinación automática de que un objeto está prohibido.
El verde se usa comúnmente para mostrar materiales con números atómicos efectivos intermedios o ciertas combinaciones de materiales.
A diferencia de la explicación simplificada de que verde siempre significa una mezcla de sustancias orgánicas e inorgánicas, la interpretación es más compleja.
Dependiendo del equipamiento, las zonas verdes pueden corresponder a:
| Material o condición | Posible representación en rayos X |
|---|---|
| Aluminio | A menudo verde o un color intermedio. |
| Ciertos tipos de vidrio | Puede aparecer verde |
| Algunos materiales inorgánicos | Puede aparecer en gamas de colores intermedias. |
| Materiales superpuestos | Puede producir información de colores mezclados |
La apariencia exacta depende de la composición del material, el grosor, los objetos superpuestos y el software de imágenes.
Esta es la razón por la que los operadores no deben confiar únicamente en el color para identificar un objeto.
Además de las categorías de materiales, el contraste de la imagen y la atenuación de los rayos X ayudan a explicar cómo aparecen los objetos en la pantalla.
La apariencia de una imagen de rayos X depende en parte de cuánta radiación de rayos X pasa a través del objeto inspeccionado.
Los materiales más gruesos o con mayor atenuación generalmente reducen la cantidad de radiación que llega a los detectores.
Sin embargo, si estas áreas aparecen más brillantes o más oscuras depende del modo de visualización del escáner, la configuración de contraste y el procesamiento de imágenes.
| Factor de imagen | Efecto sobre la imagen de rayos X |
|---|---|
| Espesor del material | Un mayor espesor suele aumentar la atenuación de los rayos X. |
| Composición de materiales | Diferentes elementos absorben los rayos X de manera diferente |
| Superposición de objetos | Varios objetos pueden afectar la imagen mostrada. |
| Configuración de pantalla | El brillo, el contraste y la presentación del color pueden cambiar |
Por lo tanto, no siempre es exacto decir que los objetos brillantes son densos y los objetos oscuros son claros.
La interpretación de imágenes debe tener en cuenta la configuración de visualización del escáner y la tecnología de discriminación de materiales.
Muchos escáneres de equipaje modernos utilizan tecnología de rayos X de energía dual.
En lugar de depender únicamente de la cantidad total de absorción de rayos X, los sistemas de energía dual comparan cómo los materiales atenúan los rayos X en dos rangos de energía diferentes.
Esta información ayuda al software de imágenes a estimar las características del material, incluido el número atómico efectivo, y asignar colores de visualización. Para una explicación más técnica, el Investigación de discriminación de materiales de rayos X de energía dual CSIR describe cómo la tecnología de imágenes de rayos X puede diferenciar materiales orgánicos, inorgánicos y metálicos utilizando atenuación dependiente de la energía y características del material.
El proceso básico implica:
Los rayos X atraviesan el equipaje.
Los detectores miden la radiación transmitida.
El sistema procesa mediciones de diferentes rangos de energía.
El software de discriminación de materiales estima las características de los materiales.
El escáner muestra una imagen codificada por colores para la interpretación del operador.
Este proceso permite al personal de seguridad distinguir categorías amplias de materiales de manera más efectiva que con las imágenes en escala de grises convencionales únicamente.
Sin embargo, la codificación de colores de doble energía es una ayuda para la inspección más que una garantía de identificación precisa del material.
Para obtener información adicional sobre la tecnología de escáner, explore nuestra Conceptos básicos y características del escáner de equipaje por rayos X.
Un escáner de equipaje por rayos X utiliza un generador de rayos X, un sistema transportador, detectores y un software de procesamiento de imágenes para inspeccionar el contenido del equipaje.
El proceso de inspección está diseñado para producir una imagen interna sin necesidad de abrir la bolsa de forma rutinaria.
El proceso de escaneo típico incluye seis pasos:
Colocación de equipaje: El artículo se coloca sobre la cinta transportadora.
Movimiento del transportador: La cinta transporta el equipaje a través del túnel de inspección.
Generación de rayos X: La fuente de rayos X dirige la radiación a través del equipaje.
Detección de señal: Los detectores miden los rayos X que atraviesan los objetos inspeccionados.
Procesamiento de imágenes: El software convierte las señales del detector en una imagen de inspección.
Revisión de imagen: Personal de seguridad capacitado evalúa la imagen y determina si es necesaria una inspección adicional.
Los componentes principales y sus funciones se resumen a continuación.
| Componente | Función principal |
|---|---|
| Generador de rayos X | Produce los rayos X utilizados durante la inspección. |
| Cinta transportadora | Mueve el equipaje a través del túnel de escaneo. |
| Sistema detector | Mide las señales de rayos X transmitidas. |
| Software de procesamiento de imágenes | Produce y mejora la imagen de inspección. |
| Pantalla del operador | Presenta la imagen para el control de seguridad. |
Para obtener más información sobre el proceso de inspección, lea nuestra Principio de funcionamiento del escáner de equipaje de rayos X.
La codificación de colores ayuda a los operadores a distinguir categorías de materiales e interpretar imágenes complejas de equipaje.
Sus principales beneficios incluyen:
Apoyar una interpretación visual más rápida de las diferencias materiales.
Ayudar a distinguir las características de los materiales orgánicos e inorgánicos.
Mejorar la presentación de objetos superpuestos o complejos.
Análisis de imágenes de apoyo durante la inspección de seguridad.
Algunos escáneres también incluyen funciones de mejora de la imagen, como ajuste de contraste, resaltado de material y modos de visualización alternativos.
Incluso con estas características, los operadores capacitados deben evaluar más que el color al tomar decisiones de inspección.
No. Aunque el naranja, el azul y el verde son ampliamente reconocidos en el control de equipaje con rayos X de energía dual, no todos los escáneres utilizan exactamente el mismo mapeo de colores.
Las diferencias pueden surgir de:
Fabricante de equipos
Tecnología de imágenes de energía única o energía dual
Algoritmos de procesamiento de imágenes
Modos de visualización y ajustes de contraste.
Umbrales de discriminación material
Algunos sistemas también utilizan colores adicionales o funciones especializadas de mejora de imágenes.
Por lo tanto, al interpretar una imagen de escáner en particular, la documentación operativa y la guía de capacitación del fabricante deben tener prioridad sobre las tablas de colores generales.
En muchos escáneres de equipaje de rayos X de energía dual, el naranja representa materiales orgánicos, el azul indica metales y otros materiales de alto número atómico, y el verde muestra materiales intermedios o ciertas combinaciones de materiales. Los colores exactos varían según el sistema.
No. El color naranja describe una característica general del material, no si un artículo es seguro o está permitido. El personal de seguridad considera múltiples características de la imagen al inspeccionar el equipaje.
Las áreas que atenúan fuertemente los rayos X pueden aparecer muy oscuras u opacas en ciertos modos de visualización. Su apariencia también depende de la configuración de imágenes y contraste del escáner.
No. Los escáneres de rayos X producen imágenes basadas en la transmisión de radiación y las características del material. La superposición de objetos, la composición de los materiales y las capacidades del equipo pueden afectar la claridad con la que se muestran los contenidos.
La ropa no hace que un artículo sea invisible para un escáner de rayos X. Sin embargo, la interpretación de las imágenes de rayos X depende de varios factores, incluidos los objetos superpuestos, las características del material y las capacidades técnicas del escáner.
Sí. Los sistemas de rayos X de gabinetes de control de seguridad generalmente son seguros para dispositivos electrónicos comunes, incluidos teléfonos inteligentes, computadoras portátiles y tabletas. Según el Guía de la FDA de EE. UU. sobre sistemas de rayos X en gabinete, la dosis de rayos X recibida durante el control de seguridad normal no daña los equipos electrónicos.
No. Diferentes fabricantes y sistemas pueden utilizar diferentes paletas de colores, umbrales o modos de visualización de imágenes. Los operadores deben seguir la documentación relevante del equipo.
Muchos materiales orgánicos, incluidos el té, el champú y algunos productos cosméticos, pueden aparecer de color naranja en las imágenes del escáner de equipaje de rayos X de energía dual. Sin embargo, su apariencia real depende de la composición, el embalaje, el grosor y la configuración del escáner. Los productos que contienen componentes metálicos o inorgánicos pueden mostrar colores adicionales.
XBIS significa Sistema de inspección de equipaje por rayos X. En los equipos XBIS de energía dual, la codificación de colores ayuda a distinguir amplias categorías de materiales utilizando sus características de atenuación de rayos X. Los colores de visualización comunes incluyen naranja, azul y verde, aunque el mapeo preciso varía entre sistemas.
comprensión Colores del escáner de equipaje de rayos X ayuda a explicar cómo los sistemas modernos de control de seguridad distinguen diferentes tipos de materiales.
En muchos sistemas de energía dual, el naranja normalmente indica materiales orgánicos, el azul representa metales o materiales con un número atómico más alto y el verde se asocia con características de materiales intermedios o ciertas combinaciones de materiales.
Sin embargo, los colores por sí solos no identifican elementos específicos ni determinan si algo es peligroso. La interpretación confiable también depende de la forma del objeto, la atenuación del material, la calidad de la imagen y el criterio del operador.
